电路板维修教程 常用电子元器件检测详细技巧大全

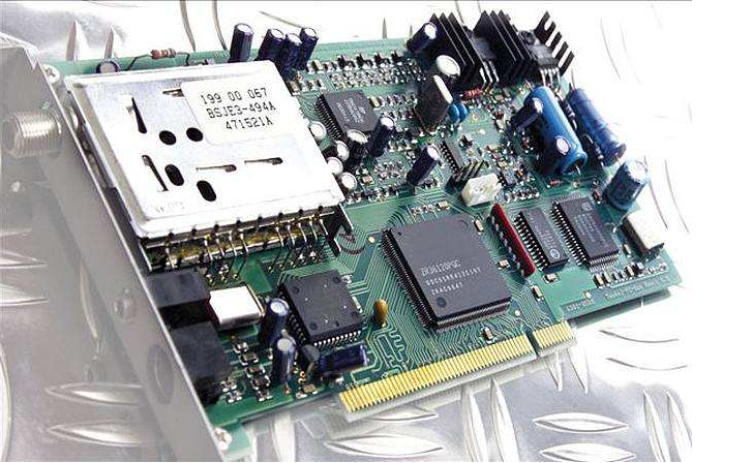

在电路板维修中，快速准确地检测电子元器件是故障定位的核心技能。本文将系统介绍常用电子元器件的检测方法与实用技巧，帮助维修人员提升效率。

一、电阻器检测

1. 外观检查：观察是否有烧焦、断裂、变色。
2. 万用表测量：断开电路一端，用电阻档测量。若读数远大于标称值或无穷大，说明开路；若接近0Ω，可能短路。
3. 在路测量：若并联有其他元件，读数偏小属正常，需拆下确认。
4. 可变电阻：测量两端固定阻值，再测滑动端与固定端阻值变化是否平滑。

二、电容器检测

1. 外观：鼓包、漏液、开裂直接更换。
2. 指针万用表电阻档：红黑笔接电容两脚，指针应向右摆动后回无穷大。若指针不摆，可能开路；若摆后不返回，可能短路或漏电。
3. 数字万用表电容档：直接读取容量，偏差超过20%建议更换。
4. 电解电容极性：长脚为正，外壳标负。反接会漏电或爆炸。
5. 在路检测：需拆下或使用专用ESR表，ESR增大是失效常见原因。

三、二极管检测

1. 外观：裂纹、烧黑。
2. 数字万用表二极管档：红笔接阳极，黑笔接阴极，显示0.3~0.7V（硅管）或0.15~0.3V（锗管）。反接显示OL。
3. 若正反均通或均不通，损坏。
4. 稳压二极管：需加限流电阻测稳压值。
5. 发光二极管：用二极管档测，部分万用表可微亮。

四、三极管检测

1. 判断类型与引脚：用二极管档测PN结。红笔固定一脚，黑笔分别测另外两脚，若均导通则为NPN，红笔所接为基极。
2. 判断好坏：测集电结和发射结正向压降，正常0.5~0.7V。若某结短路或开路，损坏。
3. 放大倍数：用hFE档，插对应孔测，读数与规格对比。
4. 在路检测：需考虑并联电阻影响，最好拆下测。

五、场效应管（MOSFET）检测

1. 防静电：手腕接地，避免静电击穿。
2. 测体二极管：红笔接源极，黑笔接漏极，显示0.4~0.7V。
3. 测栅极：黑笔接栅极，红笔接源极，应不通或很大阻值。
4. 判断好坏：若栅极与源极或漏极短路，损坏；若漏源之间正反均通，损坏。

六、集成电路（IC）检测

1. 外观：烧孔、裂纹、引脚氧化。
2. 电压法：通电测各引脚电压，与正常值对比。
3. 电阻法：断电测引脚对地电阻，异常则可能损坏。
4. 波形法：用示波器看输入输出波形。
5. 代换法：怀疑时换新芯片。
6. 注意：先排除外围元件再换IC。

七、电感与变压器检测

1. 万用表电阻档：测通断，正常应接近0Ω。若开路，损坏。
2. 短路：匝间短路不易测，可测Q值或代换。
3. 变压器：分别测初级和次级绕组阻值，无穷大或0Ω异常。

八、晶振检测

1. 外观：断裂、虚焊。
2. 万用表：电阻档测两脚，应无穷大。若导通，损坏。
3. 在路测：用示波器看有无振荡波形。
4. 代换法：最可靠。

九、光耦检测

1. 发光二极管侧：二极管档测，正向压降约1V。
2. 光敏管侧： resistor档测，黑笔接集电极，红笔接发射极，光照时阻值应变化。
3. 若两侧均正常但电路不工作，可能老化，建议代换。

十、实用技巧与注意事项

1. 断电测量：测电阻、二极管等必须断电，避免损坏万用表。
2. 在路与离线：在路测量仅供参考，怀疑时拆下复测。
3. 清洁：先用酒精清洗板面，去除灰尘和潮气。
4. 记录：对比正常板数据，积累经验。
5. 静电防护：MOS、IC需防静电。
6. 温度：通电时触摸元件，过热可能短路或过载。
7. 假焊：补焊所有可疑焊点。

掌握常用元器件的检测方法，结合在路与离线测量，多加练习，即可快速定位电路板故障。维修时遵循先易后难、先外后内原则，提高成功率。
